圓錐定位銷定制案例[鼎捷峰科技]

這篇文章闡述了圓錐定位銷錐度定制的過程

---

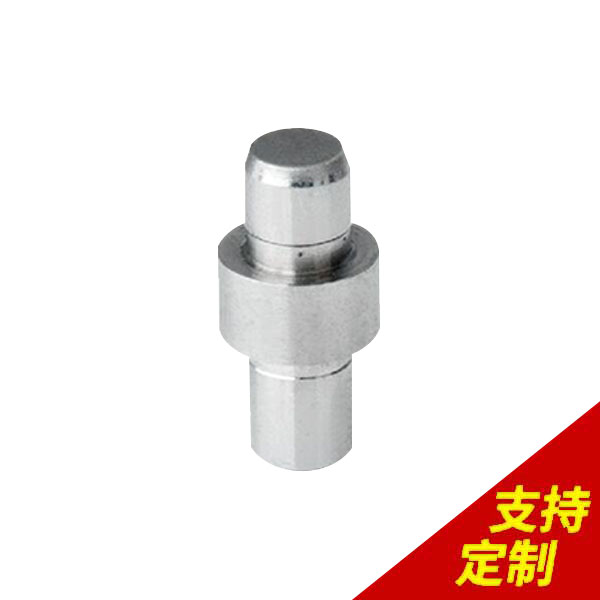

       產品名稱：圓錐定位銷
       錐度要求：1：19.254=0.051938
       圓錐角度（a）：2'58''24'''
       圓錐半角a/2：1'29''12'''        想要定制圓錐定位銷就要了解錐度，上面這種產品的錐度是1：19.254。我們知道錐體就是上面小、下面大，只有這樣的才能是錐體，在我們了解了錐體的結構構造后，我們就可以知道上面的錐度要求了，如果開始為1cm那么結束就應該是19.254cm。我們知道了錐度以后要如何進行加工呢？下面我們就來說說如何加工圓錐。        加工圓錐定位銷這里有兩種方法，分別是1.轉動小拖板角度加工；2.偏離尾座法加工錐度；先來說說前面一種，這種加工方法是通過小拖板加工的，加工的方法也很簡單，就是用于錐長在小拖板行程內的錐度。第二種加工方法需尾座頂車的零件，錐度幾度內的長錐度可以使用此方法，靠模法車錐體，利用自制靠模板安裝中拖板上的一種裝置，10毫米以內的錐度可以角度成型刀靠車。
